บทที่ 9 แบบจำลอง Raster
การวิเคราะห์พื้นที่เหมาะสมสำหรับการสร้างพื้นที่ฝั่งกลบขยะ
เริ่มจากไปที่ RTArcGISจากนั้นไปที่โฟเดอร์LandFill ลากข้อมูล Chon_elv ลงใน Display
area
ต่อมาลาก Chon_pro ลงมาใน Display area
จากนั้นไป Open attribute ชั้นข้อมูล Chon_elv
เสร็จแล้วให้ไปทำการสร้างโฟเดอร์ใน RTArcGIS
เปิดเครื่องมือ IDW ขึ้นมาโดยไปที่ ArcToolsbox→ Raster
Interpolation → IDW
ที่ช่อง Input point features เลือก Chon_elvช่อง Z
value filed เลือกเป็นฟิลด์ ID ช่อง Output Raster ให้ save งานตั้งชื่อเป็น
Dam ช่อง Output call size ใส่ตัวเลข 40 ช่อง power ใส่เลข 2ช่อง Number
of point ใส่เลข 12
เมื่อคลิกที่ปุ่ม Enivironmentsที่ Processing
Extent เลือกเป็น same as layer Chon_pro
ที่ช่อง Raster Analysis เลือกเป็น Chon_proจากนั้นกด OK
เสร็จแล้วจะได้ดังนี้
ต่อมาเปิดเครื่องมือ Slope ที่ช่อง Input Raster เลือก Dem
ที่ช่อง
Output Raster ทำการ Save ข้อมูลที่
Output measurement เลือกเป็น Degree
ช่อง
z factor ใส่ตัวเลข 1 แล้วกด ok
เสร็จแล้วจะได้ดังนี้
ไปเปิดเครื่องมือ Reclassify โดยไปที่ Spatial Analysis Tools → Reclass→Reclassify
ออกมา
จากนั้นที่ช่อง Input Raster ใส่ไฟล์ slope จากนั้นคลิกที่ปุ่ม
classification จากนั้นที่ Break Values
เพิ่มตัวเลขเป็น 5,10,30,39 ตามลำดับ จากนั้นกด OK
จากนั้นที่ Reclassificationที่ฟิลด์ New Values เติมตัวเลข 3,2,1,0 ตามลำดับ
ที่ Output Raster ให้บันทึกงาน
เสร็จแล้วจะได้ดังนี้
เสร็จแล้วให้ไปเปิดข้อมูล chon_geo
ดูฟิลด์ที่เก็บชั้นหินไว้
ลบฟิลด์ Class ออก
จากนั้นทำการสร้างฟิลด์ขึ้นมาโดยตั้งชื่อว่า Class เลือกประเภทเป็น
Short InTeger
จากนั้นเปิดเครื่องมือ Select By Attribute เพื่อทำการจำแนกชั้นหิน
ใส่สูตรดังนี้เลือกที่ฟิลด์ DESC_T1 ตามด้วย Operator
=
คลิกที่ Get Unique Values จากนั้นเลือกชั้นหินทราย,หินปูน
เชื่อมด้วย OR ตามด้วย DESC_T1ตามด้วย Operator ตามด้วยชื่อหินใส่สูตรแบบนี้ไปจนหมดชั้นหินทราย,หินปูน
จากนั้นกด Apply จะได้ดังรูป
จากนั้นไปคลิกขวาที่ฟิลด์ Class เลือก Field
Calculator
ต่อมาใส่สูตรด้วยวิธีเดิมแต่เลือกเป็นหินตะกอน
จะได้ดังภาพ
ต่อมาใส่สูตรดังเดิมเปลี่ยนเป็นเลือกหินฟิลไลด์,หินไบโอไทต์
จากนั้นเปิดเครื่องมือ Polygon to Raster
ที่ช่อง Input เลือกเป็น Chon_geoช่อง Values
Field เลือก Class จากนั้นที่ Output ทำการบันทึก
ที่ Callsizeใส่ตัวเลข 40
จะได้ดังภาพ
แล้วไปเปิดข้อมูล Chon_tran ขึ้นมา
จากนั้นเปิดเครื่องมือ Euclidean Distance
จากนั้นที่ Input เลือก Chon_tranต่อมาทำการบันทึกที่
Output
เปิดเครื่องมือ Reclassify ที่ช่อง Input เลือก Tran
จากนั้นคลิกที่
Classification
จากนั้นที่ Break Values ใส่ตัวเลข 1000,2000,3000,4000
จากนั้นทำการบันทึกที่ช่อง Outputจากนั้นที่
Reclassification ที่ฟิลด์ New Values เติมตัวเลข
0,1,2,3ตามลำดับ
จะได้ดังภาพ
จากนั้นเปิดข้อมูล Chon_villจากนั้นเปิดเครื่องมือ Euclidean Distance
จะมีหน้าต่างขึ้นมา ที่ช่อง Input ให้เลือก Chon_villต่อมาทำการบันทึกที่ช่อง
Output ที่ช่อง Output cell size ให้ใส่ตัวเลข 40
จากนั้นที่ Enivironmentที่
Raster Analysis เลือก Chon_pro กด Ok
เสร็จแล้วจะได้ดังนี้
ไปเปิดเครื่องมือ Reclassify ที่ช่อง
Input เลือก villจากนั้นคลิกที่
Classificationจากนั้นที่ Break Values ใส่ตัวเลข
1000,2000,3000
จากนั้นที่ Reclassification ที่ฟิลด์ New Values เติมตัวเลข 0,1,2,3ตามลำดับ ที่ Output Raster ทำการบันทึกไฟล์
เสร็จแล้วจะได้ดังนี้
จากนั้นเปิดเครื่องมือ Raster Calculatorใส่สูตรดังนี้
(3*’’Slp_re’’)+(2*”geo”)+(3*”Tran_re”)+(4*”Vill_re”)
จากนั้นที่ช่อง Output Raster ทำการบันทึกไฟล์

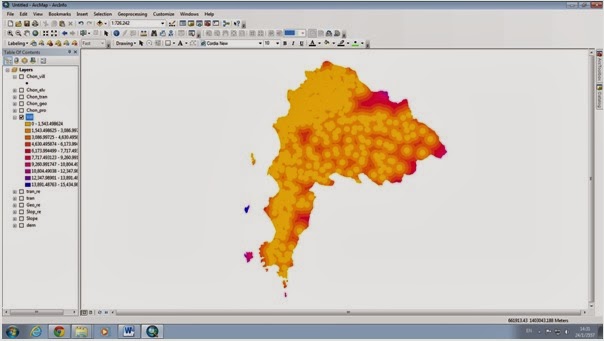

เสร็จอล้วจะได้ดังนี้
ให้ไปที่ Reclassify
ให้ใส่ค่าที่เราคำนวณลงไป
ที่ Input เลือกเป็น Sum จากนั้นให้ไปบันทึกที่ช่อง Output
เสร็จแล้วจะได้ดังนี้
จากนั้นให้ไปที่ Open Attribute เพื่อดูค่า Pixel
